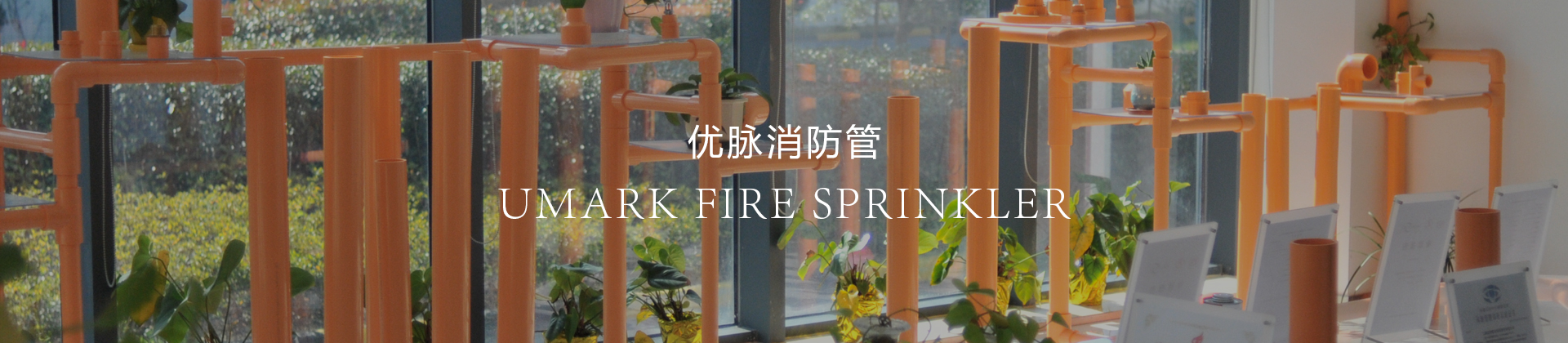

优脉PVC-C消防管是中国消防管业具有“以塑代钢”革命性意义的新产品，已于GB 50084-2017《自动喷水灭火设计系统规范》与GB 50261-2017《自动喷水灭火系统施工及验收规范》2017年5月27日的修订中予以准入，2018年1月1日被消防法规正式准许使用。
相比传统消防钢管，优脉源头取材环保，同时让安装过程有了重大改变，不用电，省人工，省工期，总造价合理，拥有6大独特性能优势。
•极限氧指数LOI：60。
•持续接触火焰时，表面变黑形成结炭层。
•结炭层降低燃烧速率，并有效阻止热量向管道内壁传递。
•火焰温度达到871℃。
•管道接触火焰30分钟，且管道周围温度为371℃至482℃。
•火场试验后管道爆破压力7.71MPa。
•在满足使用年限50年的条件下，管道系统承压1.2Mpa，符合自动喷水灭火系统的最高工作压力要求。
•50年时的承压值是依据10万小时的长期静液压试验确定的。
•依据GB5135.19-2010标准检测时，试验压力值为6.0MPa，即为系统最高工作压力要求的5倍。
•试件爆破压力10.4MPa。
···能承受酸、碱、盐的侵蚀
···在水中长期静置的情况下，能有效避免水质变坏
法国CRECEP关于PVC-C管道系统
与其他管道系统的菌膜生成能力的对比分析
Source: Study of 6 different materials used for drinking water distribution and their capacity to support bacterial growth conducted by Crecep (Research and Control of drinking water Centre in Paris) according to a European standard project by means of the Biomass Production Potential test in 2005.
资源：法国巴黎饮用水研究与控制中心在2005年依据欧洲标准开展的生物菌群滋生能力的试验，试验通过6种不同材料（其中包括CPVC）盛装饮用水分别在30和50度状态下进行。
···不产生MIC微生物侵蚀现象。
···无结垢（结垢严重影响管道系统的水力性能，优脉®消除了结垢碎屑堵塞喷头的巨大风险）。
···无腐蚀现象（内外部均不会被腐蚀，消除了腐蚀带来的漏水和喷头堵塞风险）。
海澄威廉公式
•海澄威廉公式用于计算水头损失被广泛接受
•公式中系数C：管道内表面越光滑，C值越大
•PVC-C管道的系数C设计值取150
•钢管系数C设计值取120
由全球著名地震测试WJE对优脉与钢管进行测试
·测试条件: 1”管道，2个90度弯头，以Z字型布置 ·测试程序：整体移动150mm ·移动频率：0.04Hz或50秒内完成2个循环，共20分钟 ·50次循环后，接口和管道均无漏水现象 | ·测试条件: 1”管道，2个90度弯头，以Z字型布置 ·测试程序：整体移动150mm ·移动频率：0.04Hz或50秒内完成2个循环，共20分钟 ·33次循环后，90度弯头处出现漏水现象 |
项目 | 指标 | |
管材 | 管件 | |
密度(kg/m3) | 1450～1650 | |
树脂氯含量（质量分数） | ≥67% | |
线性膨胀系数[mm/(m℃)] | 0.06～0.07 | |
最终抗拉强度(MPa) | >48.3 | |
弹性模量 23℃(MPa) | >2480 | >2549 |
悬臂梁（IZOD）冲击强度(J／m) | >160 | ≥107 |
维卡软化温度(℃) | ≥108 | ≥103 |
压缩强度(MPa) | >66 | |
泊松比 | 0.35～0.38 | |
工作压力（23℃）(MPa) | >13.8 | |
氧指数 | ≥60% | |
纵向回缩率 | ≤6% | |
环刚度（KN/m²） | ≥6.3 | |
落锤冲击试验 | 0℃，TIR≤5% | |
环应力 23℃ 第50年（Mpa） | ≥33.5 | |
水压试验 | 按升压速率2.0Mpa/min加压至6.0Mpa后维持1min,试件无破裂。 | |
环境试验 | 在87±2℃的蒸馏水中分别浸泡 30、90、180d，取出后在23℃条件下放置24h,然后在相对湿度为50%的条件下分别进行抗拉试验、抗冲击试验以及 1min 5.445Mpa水压试验。抗拉强度不得降低30%，水压试验时无破裂、断裂或出现。 | |
灭火试验 | 试验装置及火源均按现行国家标准 GB5135.1《自动喷水灭火系统第Ⅰ部分洒水喷头》确定，试验后整个管网进行水压试验，加压至1.2Mpa，保持5min。 | |
经管道压扁实验，冲击实验表明，它的扛压力与扛冲击力均不逊于钢管。
特点对比 | 镀锌钢管 | 优脉PVC-C消防管 | 涂塑钢管 |
产品标准 | 国标GB/T3091 | 美标ASTM F442，性能满足GB/T5135 | 国标GB/T3091，CJ/T120 |
施工周期 | 比较长 | 为钢管工期的1/2-1/5 | 施工周期比钢管略长 |
使用寿命 | 5-20年 | 50年，与楼宇设计寿命相同 | 30年 |
后期维护 | 后期维护频繁，维修成本高 | 使用免维护 | 后期需要维护，维修成本最高 |
耐腐蚀性 | 镀锌层质量难以保证，金属腐蚀严重 | 无腐蚀问题 | 一定程度上可以防腐，但会出现腐蚀情况 |
结垢情况 | 使用1年以后，结垢明显 | 无结垢 | 有少量结垢 |
水力性能 | 水力摩阻较大 | 水力性能好，更加节约材料 | 水力性能好 |
火场性能 | 锈蚀脱落易造成喷头堵塞，带来严重消防安全隐患 | 无堵塞，喷水顺畅，能够及时控火、灭火，耐火性能满足法规的要求 | 满足火场性能要求 |
施工质量 | 施工工艺复杂，工人素质要求高，质量不易保证 | 施工工艺简单，工人技能要求低，施工质量好 | 施工工艺最复杂，工人素质要求高，质量很难控制 |
施工安全 | 钢管重量大，施工劳动强度大，电动工具多，施工安全事故频发 | 管道重量仅为钢管1/6，现场无动火，无电动工具，施工安全 | 施工同钢管施工，存在安全隐患 |
施工环境 | 现场机具繁多，噪音大，施工环境差 | 现场整洁，扰动小，无噪音 | 现场机具繁多，噪音大，施工环境差 |
环保性能 | 炼钢污染大，国家限制镀锌工艺 | 环保材料，清洁生产，循环使用 | 炼钢涂塑工艺都会带来环境污染 |
综合造价 | 人力成本过高，造价很难控制 | 大量节约人力，造价低且比例合理稳定 | 人力成本和材料成本都高，造价最高且很难控制 |
